Referensi node rule

Halaman ini merinci setiap node di editor Rules.

Objek message

Di Comparison, Lua, Go, dan template output, pesan tersedia sebagai message:

Field	Isi
channel	Channel pesan.
subtopic	Subtopik.
publisher	ID device (atau rule/akun) yang mengirim, hasil autentikasi broker.
protocol	mqtt, ui (dikirim dari aplikasi), rule (dari Channel Publisher), schedule.
created	Waktu terima (detik epoch).
payload	Isi pesan yang sudah diurai: array record untuk SenML, objek untuk SenFlat dan JSON.
history	true bila pesan SenFlat v2 berstatus riwayat gateway (h = 1).
timeTrusted	false bila ada sumber SenFlat v2 yang jam perangkatnya tidak tepercaya.

Indeks array di path dan Lua dimulai dari 1: message.payload[1].v. Untuk SenFlat v1, metrik ada di message.payload.m.<metrik>.

Input

Channel Subscriber

Isian	Keterangan
Channel	Channel yang diamati.
Topic	Subtopik. Wildcard + (satu tingkat) dan # (banyak tingkat). Kosong = semua subtopik.

Logic

Menu Tambah Logic berisi: Bypass (teruskan apa adanya), Pemecah SenFlat v2 → baris, Comparison, Kode Lua, Kode Go, dan daftar Custom Nodes yang tersedia.

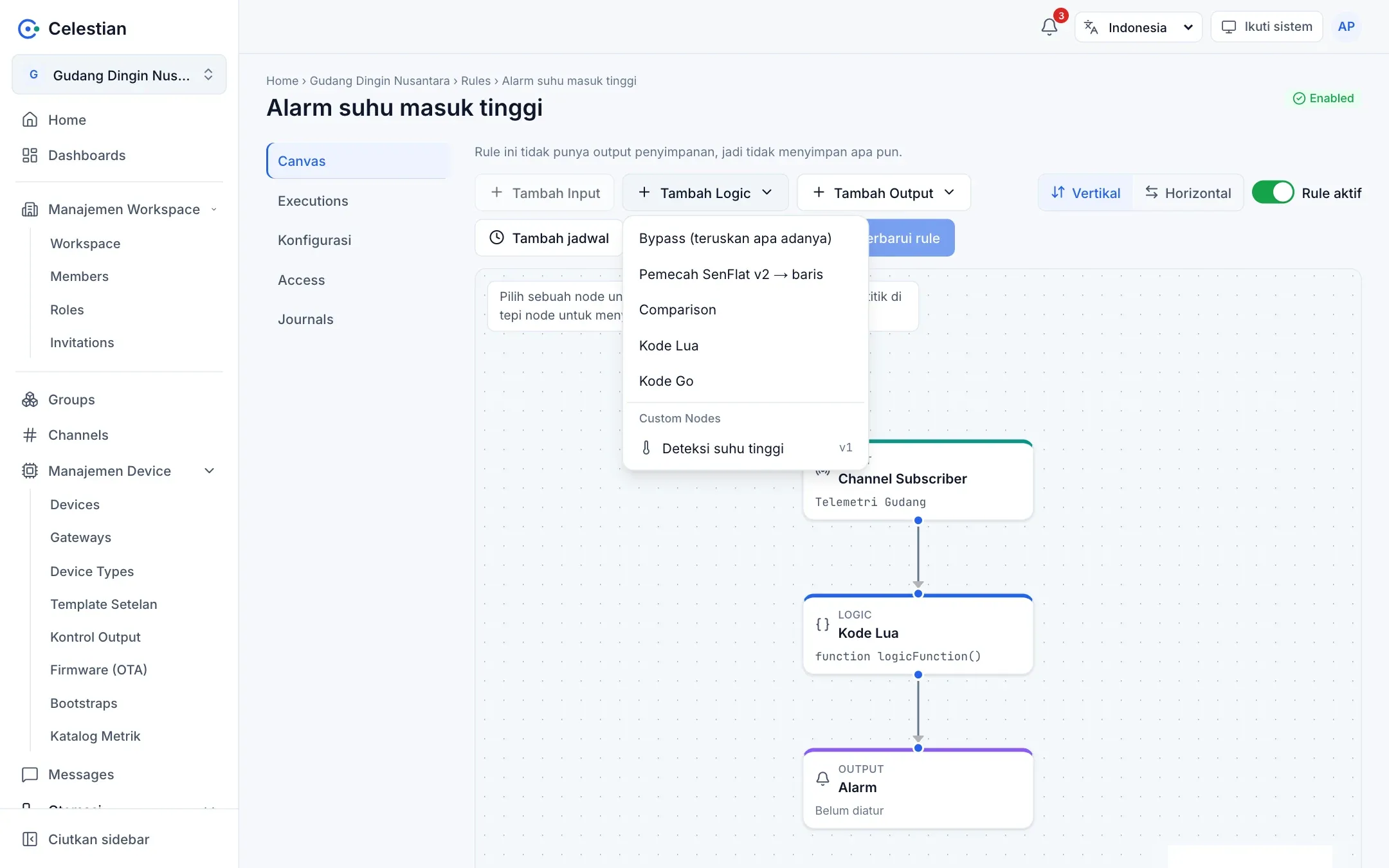

Menu Tambah Logic.

Setiap node logic memutuskan apakah pesan diteruskan. Hasil nil, false, atau kondisi tidak terpenuhi = pesan tidak diteruskan, sehingga output di bawahnya tidak berjalan.

Bypass

Meneruskan payload apa adanya. Cara termurah untuk menyimpan atau meneruskan semua pesan karena tidak menjalankan kode. Dipakai oleh template “Simpan ke Internal DB”.

Comparison

Satu atau beberapa baris kondisi:

If  message.payload[1].v   >=   num   24.5

• Path dengan notasi titik atau kurung: message.payload.temp_inlet, message.payload.m.door_open.
• Operator: ==, ~= (tidak sama), >, <, >=, <=.
• Tipe nilai: num, string, bool.
• Kondisi dirangkai dengan AND atau OR (AND dihitung lebih dulu). Maksimal 20 kondisi.
• Path yang tidak ada, atau bertipe lain dari yang dibandingkan, membuat kondisi salah.
• Bila terpenuhi, payload diteruskan apa adanya.

Kode Lua

Wajib berbentuk:

function logicFunction()
  -- baca message, kembalikan hasil
end
return logicFunction()

Hasil: nil atau false = tidak diteruskan; true = payload apa adanya; tabel = hasil baru (array berurutan menjadi array JSON, selain itu objek). Sintaks diperiksa saat simpan dan galatnya ditampilkan di editor.

Sandbox: interpreter baru per eksekusi (tidak ada keadaan bocor antar-pesan), hanya pustaka base, table, string, dan math. Tanpa os, io, package, debug, load*, dofile, require. Waktu eksekusi 500 ms, dan ukuran hasil dibatasi.

-- Teruskan hanya bila suhu masuk di atas 23,5 dan bentuk alarm
function logicFunction()
  for _, rec in ipairs(message.payload) do
    if rec.n and string.find(rec.n, "temp_inlet$") and rec.v and rec.v > 23.5 then
      return { severity = 70, cause = "Suhu masuk melewati batas",
               measurement = rec.n, value = rec.v, unit = "Cel" }
    end
  end
  return false
end
return logicFunction()

Kode Go

Kode Go dijalankan di proses anak terpisah yang terisolasi, dengan daftar putih paket, timeout, dan batas memori; di Linux ditambah isolasi tingkat OS. Bentuknya mirip Lua: import m "messaging" dan fungsi logicFunction(). Ketersediaan bergantung konfigurasi server (administrator bisa menonaktifkannya).

Custom Node

Memakai logic yang sudah Anda simpan di Custom Nodes, dengan versi tertentu.

Pemecah SenFlat v2 → baris

Memecah satu pesan SenFlat v2 (banyak sumber dan titik waktu) menjadi daftar baris lebar, satu baris per (sumber, waktu), tanpa Lua. Kolom dasar: device_id, t_ms, time, time_trusted, history, q, ditambah semua metrik pada waktu itu. Pesan yang bukan SenFlat v2 tidak diteruskan. Pemakaian lengkap: Rule ke PostgreSQL banyak baris.

Opsi bersama

Semua node logic punya Cakupan data:

Cakupan	Arti
Semua data	Data langsung dan seluruh riwayat (bawaan node lama).
Hanya data langsung	Mengabaikan riwayat gateway (bawaan Comparison baru).
Langsung dan riwayat segar	Riwayat yang umurnya tidak melebihi jendela menit (bawaan 5).

Lua, Go, dan Custom Node juga punya Satuan evaluasi: Batch (kode berjalan sekali dan melihat seluruh daftar baris) atau Per baris. Comparison selalu menilai tiap baris sendiri.

Output

Output menentukan ke mana pesan pergi, termasuk apakah tersimpan. Menu Tambah Output berisi: Internal DB (SenML), Internal DB (JSON), Channel Publisher, E-Mail, Telegram, PostgreSQL, Webhook HTTP, Alarm, dan Alarm perangkat.

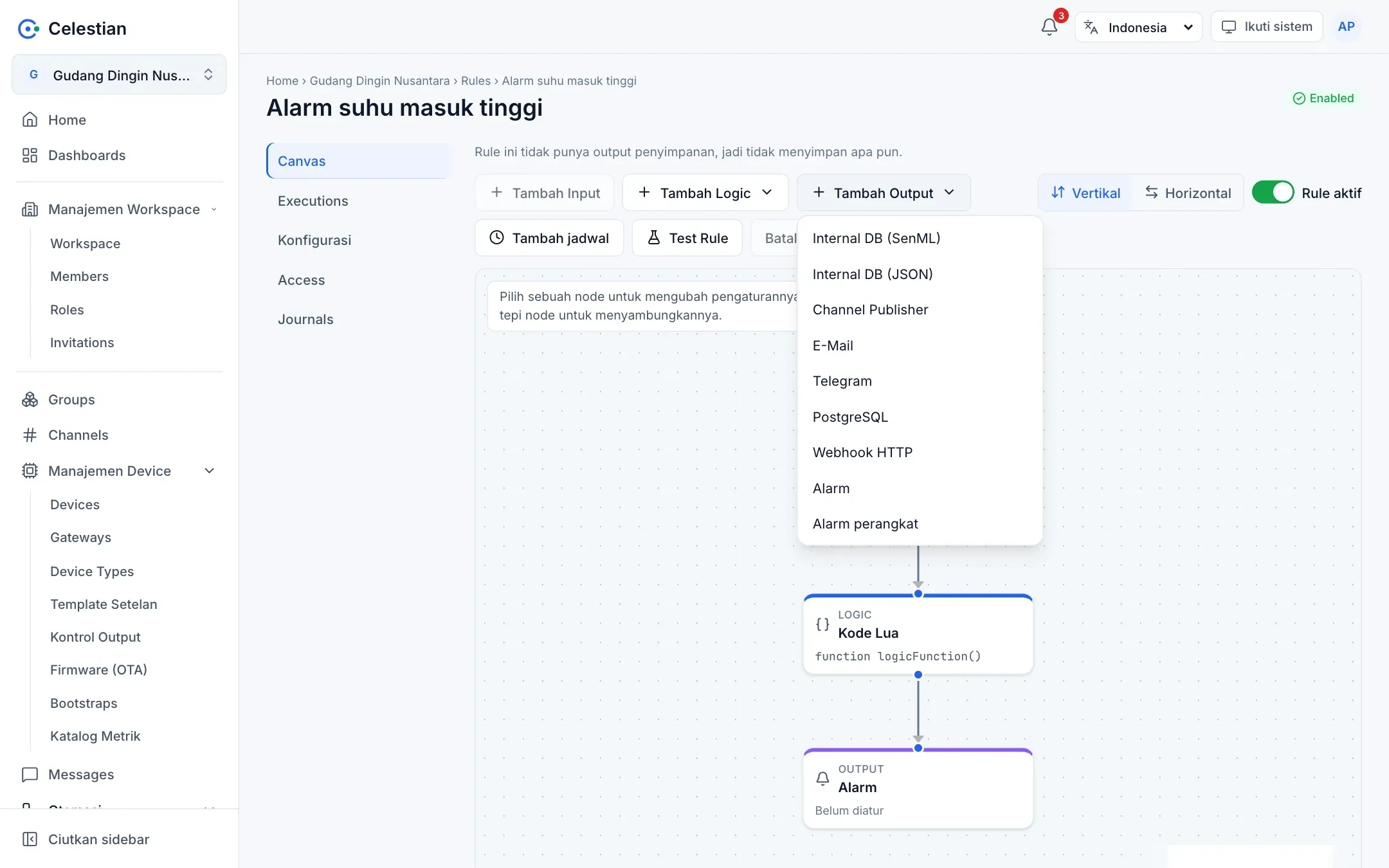

Menu Tambah Output.

Internal DB (SenML) dan Internal DB (JSON)

Menyimpan ke database deret waktu internal. Yang SenML menerima SenML dan SenFlat (satuan diisi dari Katalog Metrik) dan memvalidasinya dengan ketat; yang JSON menyimpan hasil apa pun yang bisa dijadikan JSON (maksimal 1 MiB). Keduanya tampil di tab berbeda di Messages. Internal DB tidak menerima daftar baris dari pemecah.

Channel Publisher

Mem-publish hasil logic ke channel (dan subtopik) lain, atas nama rule. Pesan tercatat dengan protokol rule. Rule yang menulis ke channel inputnya sendiri pada topik yang tercakup ditolak saat disimpan, demi mencegah putaran.

Alarm

Membuat alarm dari objek hasil logic. Field berasal dari template node, atau bila kosong dari kunci bernama sama pada hasil logic:

Field	Aturan
severity	Wajib, bilangan bulat 0 sampai 100.
cause	Wajib, teks.
measurement	Wajib, nama yang membedakan alarm.
value, unit, threshold	Opsional.

Opsi auto-clear (tidak ada, setelah N menit tidak muncul lagi, atau setelah N pesan normal berturut-turut) dan bagian Data riwayat gateway (jendela riwayat dan alarm retroaktif). Detail: Alarms.

Alarm perangkat

Untuk perangkat yang menghitung alarm sendiri (metrik boolean berawalan alarm_): true membuka alarm, false menutupnya, dengan severity peringatan 40 dan alarm 80 (bisa diubah). Node di belakang gateway dikaitkan ke device lewat Serial. Tersedia template satu klik di halaman Rules.

E-Mail

Penerima, Subjek, dan Isi dengan template Go: {{.Result}}, {{.Result.<kunci>}}, dan {{.Message.<kunci>}}. Butuh SMTP yang dikonfigurasi di server.

Telegram

Token bot (disimpan terenkripsi), ID chat, dan isi pesan sebagai template.

PostgreSQL

Menulis ke tabel di database PostgreSQL eksternal. Isian: host, port, user, password (terenkripsi), database, tabel, serta pemetaan kolom (template Go per kolom). Nama tabel dan kolom divalidasi dan di-quote, nilai selalu parameter, hasil kosong menjadi NULL.

• Sakelar Satu baris per elemen hasil (foreach) memasukkan banyak baris dalam satu INSERT atomik (maksimal 500 baris dan 30 kolom per pesan), dengan .Row, .Index, dan fungsi tsms.
• Tombol Uji koneksi memverifikasi tanpa menulis.

Webhook HTTP

URL, metode, header (nilai terenkripsi), dan isi sebagai template, dengan percobaan ulang dan backoff.

Kapan output berjalan

Output yang menunggu jaringan (semuanya kecuali Internal DB) berjalan di antrean latar belakang (empat pekerja per jenis), sehingga tujuan yang lambat tidak menahan pemrosesan rule lain. Bila antrean penuh, kegagalan dicatat di Executions.

Template Go

Isian bertemplate (e-mail, Telegram, webhook, PostgreSQL, field alarm) memakai sintaks text/template Go. Data yang tersedia: .Result (hasil logic), .Message (pesan asli), dan pada mode banyak baris .Row dan .Index. Fungsi bantu: json, tsms, dan printf.

Suhu {{printf "%.1f" (index .Result 0).v}} °C pada {{.Message.subtopic}}
